Thiết bị cắt cánh hiện trường Geonor H-70( 0-80 kPA/0-160 kPA)

Thiết bị cắt cánh hiện trường H-70( 0-80 kPA/0-160 kPA) là sản phẩm của hãng Geonor/Nauy.

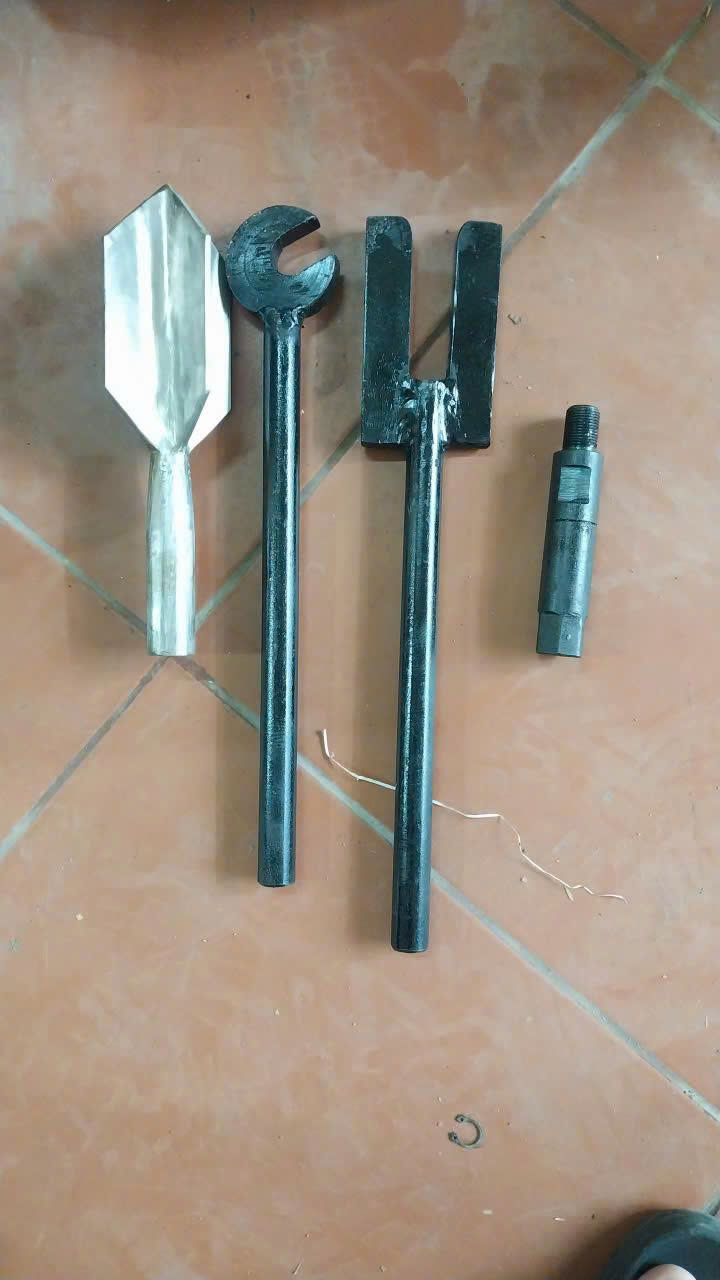

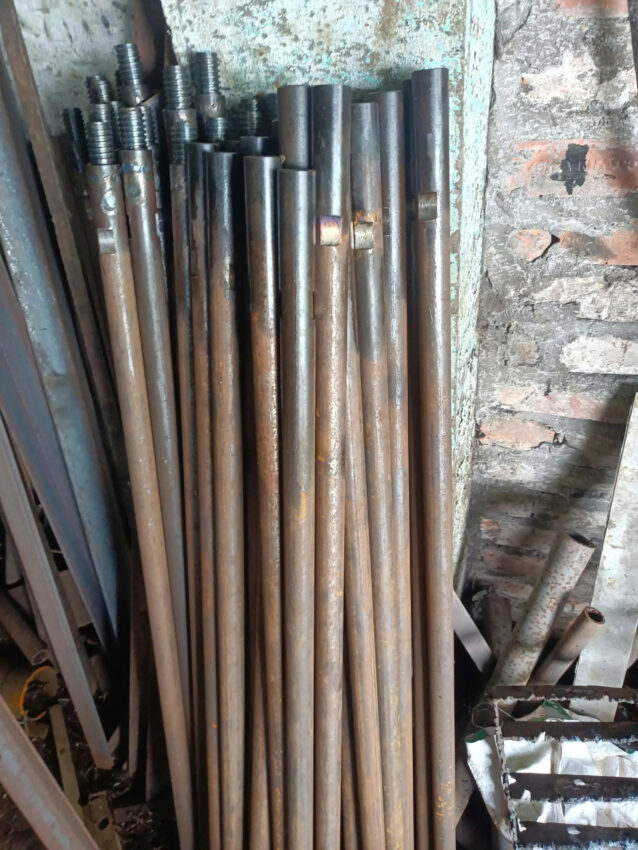

* PHỤ KIỆN GIA CÔNG TẠI VIỆT NAM:

-Thông số chính của cờ lê lực chỉ kim H-70 như sau:
+ Model: H-70
+ Đầu khẩu ra: 1/2”
+ Dải lực: 0-80 kPA hoặc 0-160 kPA
+ Chiều dài: 515 mm
+ Độ chia Nm/vạch: 2.5 kPA
+ Trọng lượng: 1.54 kg

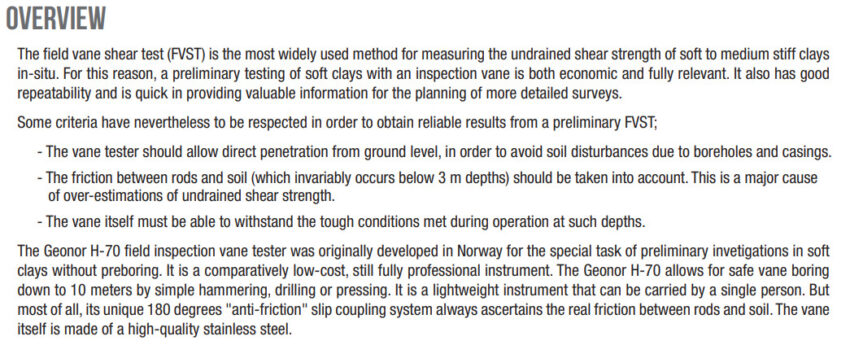

Thiết bị cắt cánh hiện trường H-70, Field vane inspection tester H-70 của hãng Geonor/Na Uy chuyên dùng để xác định sức kháng cắt không thoát nước và độ nhạy của dính đất (Field Van Shear Test).

Nguyên lý hoạt động thiết bị cắt cánh hiện trường Geonor H-70: ấn vào trong đất một cánh cắt chữ thập qua hệ cần ty và thực hiện một ngẫu lực xoắn ở đầu cần ty cho đến khi đất bị cắt xoay tròn (phá hủy) xung quanh cánh cắt. Cân bằng giới hạn của mô men kháng của lực dính xung quanh bề mặt cắt chính là bằng mô men xoắn. Cân bằng hai mô men trên có lượng sức kháng cắt không thoát nước.

Thiết bị cắt cánh hiện trường Geonor H-70 sử dụng mô men do người vận hành tạo ra để kiểm tra nhanh độ bền cắt của đất sét mềm và trung bình tại hiện trường. Khảo sát ở độ sâu lên tới 10m.

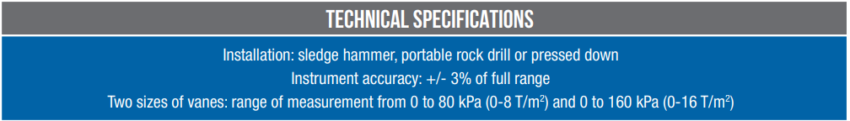

Thiết bị cắt cánh hiện trường Geonor H-70 có sai số: +/-3%.

Có 2 Dải đo: 0 -80 kPa (0-8 T/m2) và 0 -160 kPa (0-16 T/m2).

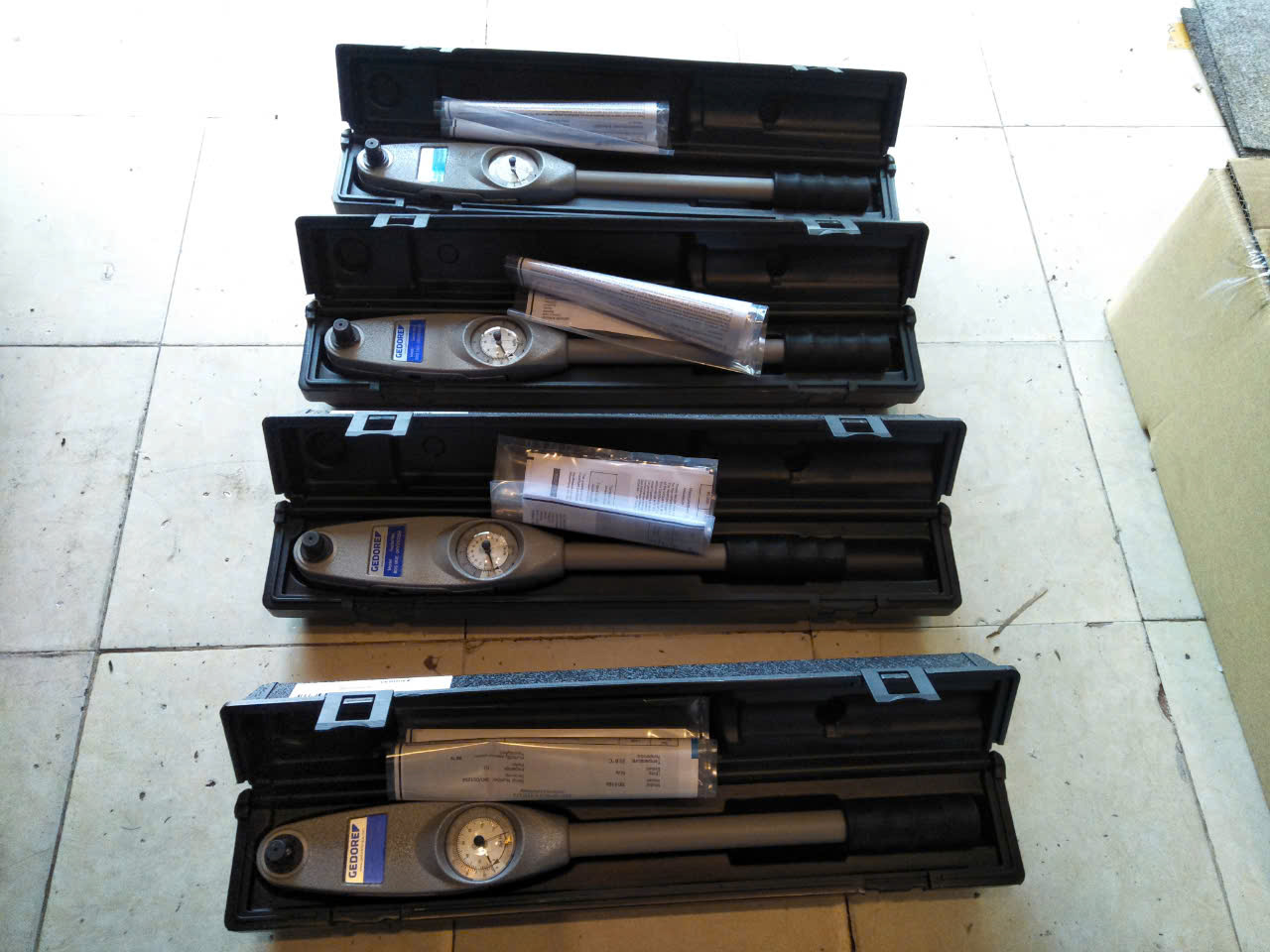

Thiết bị đo momen BDS80SPL/BSD160SPL, bản chất là thiết bị đo lực siết (mô men) chỉ kim với dải đo 0-80 kPA/0 – 200 kPA được chế tạo bởi Gedore/UK (Torqueleader),hoạt động đơn giản trên nguyên tắc phối 2 kim, với thang đo kPa trên mặt đồng hồ, có độ chính xác cao, độ bền va đập tốt, ít sai số theo thời gian năm tháng sử dụng. Có chứng chỉ kiểm tra, hiệu chuẩn trước khi xuất xưởng (Certificate of Calibration) đi kèm

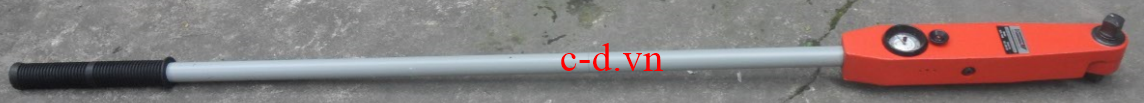

-Cờ lê lực chỉ kim hay còn gọi là Cờ lê hiển thị lực. cờ lê hiển thị momen, Cờ lê kiểm tra lực, cờ lê kiểm tra momen, cờ lê kiểm tra bulong, cờ lê đo lực, cờ lê đo momen, cờ lê đo lực xoắn, cờ lê đồng hồ, Thiết bị kiểm tra momen, Thiết bị kiểm tra lực siết…
-Đây là loại Cờ lê lực chỉ kim được được dùng chủ yếu để lắp ráp bulong, ốc vít đảm bảo độ chính xác về lực và đặc biệt dùng để kiểm tra và hiển thị lực siết của bulong theo yêu cầu.
-Cờ lê lực chỉ kim thường được dùng chủ yếu với dải lực từ 0 – 6.000 Nm, lực siết cao hơn ta có thể dùng các thiết bị khác như Cờ lê thủy lực, Căng bulong thủy lực…
–Sau khi sử dụng xong chúng ta lên vệ sinh bảo quản thật tốt để đảm bảo độ bền cũng như độ chính xác của thiết bị.

*Gedore/Germany: được thành lập từ năm 1941 tại UK và hiện nay đã có các trụ sở trên toàn thế giới là nhà cung cấp hàng đầu trên thế giới với các dòng sản phẩm được đánh giá rất cao và nổi trội trên thị trường Việt Nam như: Tô vít lực, Cờ lê lực, Cờ lê lực chỉ kim…
-Sản phẩm của hãng khác có thể tham khảo: Cờ lê lực chỉ kim Gedore/Germany, Cờ lê lực Cờ lê lực chỉ kim/USA, Cờ lê lực chỉ kim Kanon/Japan, Cờ lê lực chỉ kim Tohnichi/Japan…
